Расчет отливки «Крестовина» для ООО «ЛМЗ «МашСталь»

Примером моделирования процессов крупного литья является расчет отливки «Крестовина» массой 14 тонн. Технология изготовления данной отливки предусматривает применение экзотермических прибылей, холодильников, выполненных из стали и хромитового стержня. При этом изготовление оснастки для такой крупной отливки требует больших временных и денежных затрат, поэтому наличие дефектов литья недопустимо.

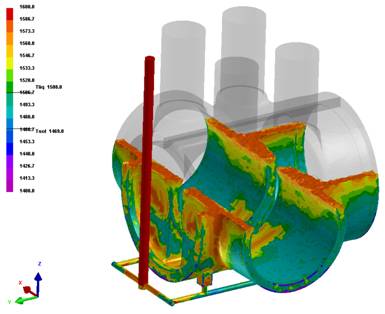

Задачами моделирования являлись расчет заполнения формы сплавом с учетом теплового воздействия холодильников и экзотермической смеси, оценка кристаллизации и образования внутренних тепловых узлов и получаемых усадочных дефектов.

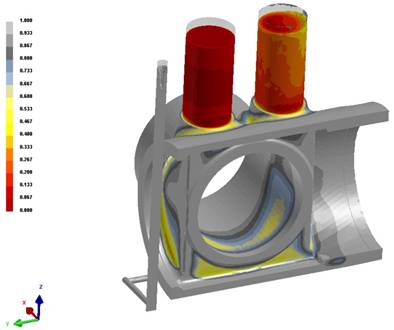

В результате расчета удалось выяснить, что применение экзотермических прибылей не достаточно для полного питания нижних массивных тепловых узлов. В этих местах отливки образуются крупные усадочные дефекты.



Эксперт
Абдуллин Альберт Данильевич
